法拉电容2.7V 3F/5F/10F
VSCS Series
●特性
· 小型而高容量
· 60度/70度 1,000小时
· 环保无铅型
●应用 范围
· 太阳能电池板 (如LED型公路交通指示灯, 道路指引闪光灯等)
· 快速充电以驱动马达(如玩具汽车)
· 马达及电礠线圈驱动(如玩具汽车, 便携式PC, 电动牙刷)
· 水表燃气表，LED显示屏，汽车音响,UPS,电磁阀等
● 规格
|
项目 |
特征 | |
|
额定工作电压 |
2.5 VDC |
2.7 VDC |
|
使用 温度 |
-25 to +70℃ |
-40 to +60℃ |
|
容量范围 |
3 to 350F |
3 to 350F |
|
容量偏差 |
-20% to +30%(at 25℃) | |
|
稳定性 |
容量变化 : 小于初始测量值的正负百分之三十 | |
|
储存时间 |
在60度,70度(没有负荷)条件下无接电存储1000小时后，电容可能达到预定寿命限度 | |

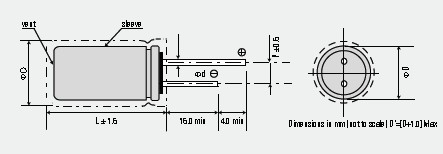

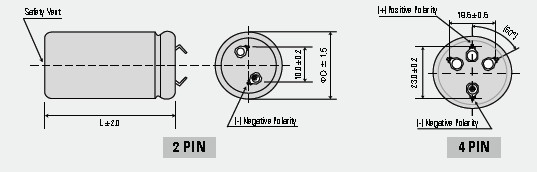

● 尺寸 单位： mm
|
引线型 硬角型
 |
● 标准 产品
引线型
|
产品型号 |
工作 电压(V) |
容量 (F) |
内阻 (mΩ, @1kHz) |
漏电流(㎃, 72hr) |
尺寸D×L（mm） |
能量密度(Wh/kg) |
|
VSCS 002R5 305 |
2.5 |
3 |
≤ 150 |
0.008 |
8 × 20 |
1.7 |
|
VSCS 002R5 505 |
5 |
≤ 125 |
0.012 |
10 × 20 |
1.7 | |
|
VSCS 002R5 705 |
7 |
≤ 80 |
0.02 |
10 × 20 |
2.3 | |
|
VSCS 002R5 106(U) |
10 |
≤ 80 |
0.03 |
10 × 25 |
2.5 | |
|
VSCS 002R5 106 |
10 |
≤ 70 |
0.03 |
10 × 30 |
2.5 | |
|
VSCS 002R5 156 |
15 |
≤ 60 |
0.035 |
13 × 25 |
3.2 | |
|
VSCS 002R5 256 |
25 |
≤ 40 |
0.065 |
16 × 25 |
2.4 | |
|
VSCS 002R5 606 |
60 |
≤ 25 |
0.12 |
18 × 40 |
3.3 | |
|
VSCS 002R7 305 |
2.7 |
3 |
≤ 60 |
0.008 |
8 × 20 |
2.0 |
|
VSCS 002R7 505 |
5 |
≤ 40 |
0.012 |
10 × 20 |
2.2 | |
|
VSCS 002R7 705 |
7 |
≤ 35 |
0.02 |
10 × 20 |
2.5 | |
|
VSCS 002R7 106(U) |
10 |
≤ 30 |
0.03 |
10 × 25 |
3.2 | |
|
VSCS 002R7 106 |
10 |
≤ 25 |
0.03 |
10 × 30 |
3.2 | |
|
VSCS 002R7 156 |
15 |
≤ 30 |
0.06 |
13 × 25 |
3.2 | |
|
VSCS 002R7 256 |
25 |
≤ 20 |
0.068 |
16 × 25 |
3.8 | |
|
VSCS 002R7 506 |
50 |
≤ 15 |
0.105 |
18 × 40 |
4.5 |
硬角型
|
产品型号 |
工作 电压(V) |
容量 (F) |
内阻 (mΩ, @1kHz) |
漏电流(㎃, 72hr) |
尺寸D×L（mm） |
能量密度(Wh/kg) |
角 |
|
VSCS 002R5 127 |
2.5 |
120 |
≤ 18 |
0.250 |
22 × 45 |
3.8 |
2 |
|
VSCS 002R5 357 |
350 |
≤ 6 |
0.950 |
35 × 60 |
4.3 |
2,4 | |
|
VSCS 002R7 107 |
2.7 |
100 |
≤ 9 |
0.550 |
22 × 45 |
4.8 |
2 |
|
VSCS 002R7 357 |
350 |
≤ 32 |
1.500 |
35 × 60 |
5.4 |
2,4 |
