柱式法拉电容2.7V/2.5V/2.3V
DR Series
●特性
· 小型而高容量
· 60度/70度 1,000小时
· 环保无铅型
●应用 范围
· 太阳能电池板 (如LED型公路交通指示灯, 道路指引闪光灯等)
· 快速充电以驱动马达(如玩具汽车)
· 马达及电礠线圈驱动(如玩具汽车, 便携式PC, 电动牙刷)
· 水表燃气表，LED显示屏，汽车音响,UPS,电磁阀等
● 规格
|
项目 |
特征 | ||
|
额定工作电压 |
2.3 VDC |
2.5 VDC |
2.7 VDC |
|
使用 温度 |
-25 to +60℃ |
-25 to +70℃ |
-40 to +60℃ |
|
容量范围 |
20 to 120F |
1 to 100F |
1 to 100F |
|
容量偏差 |
-20% to +40%(at 25℃) | ||
|
稳定性 |
容量变化 : 小于初始测量值的正负百分之三十 | ||
|
储存时间 |
在60度,70度(没有负荷)条件下无接电存储1000小时后，电容可能达到预定寿命限度 | ||

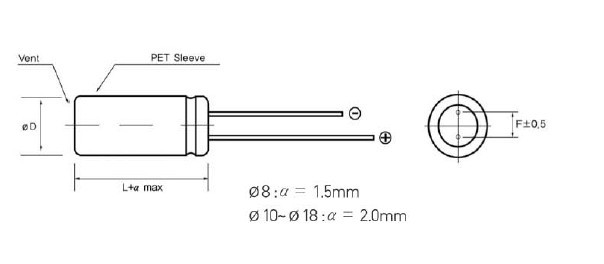

● 尺寸 单位： mm
|
 |
● 标准 产品
|
产品型号 |
工作 电压(V) |
容量 (F) |
内阻 (Ω, @1kHz) |
尺寸D×L（mm） |
F(mm) |
|
DR 2R3 206 |
2.3 |
20 |
≤ 0.050 |
Φ10×25 |
5.0 |
|
DR 2R3 306 |
30 |
≤ 0.035 |
Φ12.5×25 |
5.0 | |
|
DR 2R3 506 |
50 |
≤ 0.025 |
Φ16×25 |
7.5 | |
|
DR 2R3 706 |
70 |
≤ 0.022 |
Φ16×35 |
7.5 | |
|
DR 2R3 127 |
120 |
≤ 0.020 |
Φ18×40 |
7.5 | |
|
DR 2R5 105 |
2.5 |
1 |
≤ 0.300 |
Φ8 × 13 |
3.5 |
|
DR 2R5 305 |
3 |
≤ 0.15 |
Φ8 × 20 |
3.5 | |
|
DR 2R5 335 |
3.3 |
≤ 0.15 |
Φ8 × 20 |
3.5 | |
|
DR 2R5 505 |
5 |
≤ 0.12 |
Φ8 × 25 |
3.5 | |
|
DR 2R5 705 |
7 |
≤ 0.1 |
Φ10 × 20 |
5 | |
|
DR 2R5 106 |
10 |
≤ 0.07 |
Φ10 × 25 |
5 | |
|
DR 2R5 156 |
15 |
≤ 0.05 |
Φ12.5× 25 |
5 | |
|
DR 2R5 256 |
25 |
≤ 0.03 |
Φ16 × 25 |
7.5 | |
|
DR 2R5 356 |
35 |
≤ 0.025 |
Φ16×35 |
7.5 | |
|
DR 2R5 506 |
50 |
≤ 0.021 |
Φ18×40 |
7.5 | |
|
DR 2R5 706 |
70 |
≤ 0.020 |
Φ18×40 |
7.5 | |
|
DR 2R7 105 |
2.7 |
1 |
≤ 0.200 |
Φ8 × 13 |
3.5 |
|
DR 2R7 305 |
3 |
≤ 0.075 |
Φ8 × 20 |
3.5 | |
|
DR 2R7 335 |
3.3 |
≤ 0.075 |
Φ8 × 20 |
3.5 | |
|
DR 2R7 505 |
5 |
≤ 0.060 |
Φ8 × 25 |
3.5 | |
|
DR 2R7 705 |
7 |
≤ 0.050 |
Φ10×20 |
5 | |
|
DR 2R7 106 |
10 |
≤ 0.035 |
Φ10 ×25 |
5 | |
|
DR 2R7 156 |
15 |
≤ 0.030 |
Φ12.5× 25 |
5 | |
|
DR 2R7 256 |
25 |
≤ 0.020 |
Φ16 × 25 |
7.5 | |
|
DR 2R7 356 |
35 |
≤ 0.018 |
Φ16 × 35 |
7.5 | |
|
DR 2R7 506 |
50 |
≤ 0.017 |
Φ18×40 |
7.5 | |
|
DR 2R7 706 |
70 |
≤ 0.016 |
Φ18×40 |
7.5 |
