组合型超级电容5.0V/7.5V
DRM Series
●特性
· 工作 电压 : 5.0V, 7.5V
· 60/70℃ 1,000h,
·高功率密度
· 瞬时间大电流放电
· 环保无铅型
●应用 范围
▪ 广泛应用于水，电，燃气智能三表领域及通讯产品。电池＋EDLC（动力辅助），用于水表燃气表（马达驱动），无线设备（动力辅助）脉冲功率应用 工业设备（大电流放电）。
▪ 税控器, 条形码扫描器, Handy terminal, GPS
▪ 数码相机, 集装箱追踪系统
● 规格
|
项目 |
特征 |
|||
|
额定工作电压 |
5.0 VDC |
7.5 VDC |
||
|
使用 温度 |
-25 to +70℃ |
-40 to +60℃ |
-25 to +70℃ |
-40 to +60℃ |
|
容量范围 |
0.5 to 7.5F |
0.5 to 5F |
||
|
容量偏差 |
-20% to +40%(at 25℃) |
|||
|
稳定性 |
容量变化 : 小于初始测量值的正负百分之三十 |
|||
|
储存时间 |
在60度,70度(没有负荷)条件下无接电存储1000小时后，电容可能达到预定寿命限度 |
|||

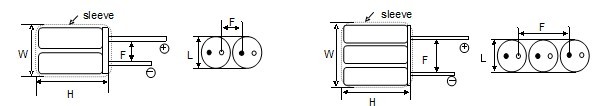

● 尺寸 单位： mm
|
|
● 标准 产品
|
产品型号 |
工作 电压(V) |
工作温度 |
容量 (F) |
内阻 (Ω, @1kHz) |
尺寸W×L×H（mm） |
F(mm) |
|
DRMH 5R0 504 |
5.0 |
-25 ~ 70℃ （2.5V串） |
0.5 |
≤ 0.600 |
16.5 × 8.0 × 14.0 |
5.2/12.5 |
|
DRMH 5R0 155 |
1.5 |
≤ 0.300 |
16.5 × 8.0 × 21.0 |
5.2/12.5 |
||
|
DRMH 5R0 255 |
2.5 |
≤ 0.240 |
16.5 × 8.0 × 21.0 |
5.2/12.5 |
||
|
DRMH 5R0 355 |
3.5 |
≤ 0.200 |
20.5 × 10.0 × 21.0 |
5.3 |
||
|
DRMH 5R0 505 |
5.0 |
≤0.150 |
20.5 × 10.0 × 26.0 |
5.3 |
||
|
DRMH 5R0 755 |
7.5 |
≤0.110 |
25.5 × 12.5 × 26.0 |
7.0 |
||
|
DRML 5R0 504 |
-40 ~ 60℃ （2.7V串） |
0.5 |
≤ 0.400 |
16.5 × 8.0 × 14.0 |
5.2/12.5 |
|
|
DRML 5R0 155 |
1.5 |
≤ 0.150 |
16.5 × 8.0 × 21.0 |
5.2/12.5 |
||
|
DRML 5R0 255 |
2.5 |
≤ 0.120 |
16.5 × 8.0 × 21.0 |
5.2/12.5 |
||
|
DRML 5R0 355 |
3.5 |
≤ 0.100 |
20.5 × 10.0 × 21.0 |
5.3 |
||
|
DRML 5R0 505 |
5.0 |
≤ 0.080 |
20.5 × 10.0 × 26.0 |
5.3 |
||
|
DRML 5R0 755 |
7.5 |
≤ 0.060 |
25.5 × 12.5 × 26.0 |
7.0 |
||
|
DRMH 7R5 504 |
7.5 |
-25 ~ 70℃ （2.5V串） |
0.5 |
≤ 0.900 |
25.0 × 8.0 × 14.0 |
14.0 |
|
DRMH 7R5 105 |
1.0 |
≤ 0.450 |
25.0 × 8.0 × 21.0 |
14.0 |
||
|
DRMH 7R5 155 |
1.5 |
≤ 0.360 |
25.0 × 8.0 × 26.0 |
14.0 |
||
|
DRMH 7R5 205 |
2.0 |
≤ 0.300 |
31.0 × 10.0 × 21.0 |
17.0 |
||
|
DRMH 7R5 305 |
3.0 |
≤ 0.250 |
31.0 × 10.0 × 26.0 |
17.0 |
||
|
DRMH 7R5 505 |
5.0 |
≤ 0.150 |
38.5 × 12.5 × 26.0 |
20.5 |
||
|
DRML 7R5 504 |
-40 ~ 60℃ （2.7V串） |
0.5 |
≤ 0.600 |
25.0 × 8.0 × 14.0 |
14.0 |
|
|
DRML 7R5 105 |
1.0 |
≤ 0.225 |
25.0 × 8.0 × 21.0 |
14.0 |
||
|
DRML 7R5 155 |
1.5 |
≤ 0.180 |
25.0 × 8.0 × 26.0 |
14.0 |
||
|
DRML 7R5 205 |
2.0 |
≤ 0.150 |
31.0 × 10.0 × 21.0 |
17.0 |
||
|
DRML 7R5 305 |
3.0 |
≤ 0.100 |
31.0 × 10.0 × 26.0 |
17.0 |
||
|
DRML 7R5 505 |
5.0 |
≤ 0.090 |
38.5 × 12.5 × 26.0 |
20.5 |
